Осьова формула залізничних транспортних засобів, система UIC

[Kozak]

Тепловоз, дві ведучі колісні пари.

B


Червоний Путилівець
1929-1932; ~100; Кіровський завод
3 т; 6 т
11,5 км/год; 12 кВт (16 к.с.); 1х 20 к.с.


М^а (буква А надрядкова)
1933; 240; Калузький завод
7 т; 14 т
27 км/год; 28 кВт (38 к.с.); 1х 67 к.с.


М^з/2 (буква З, символ /, цифра 2 надрядкові)
1933-1939; 3374; Калузький завод
6 т; 12 т
38 км/год; 33 кВт (44 к.с.); 1х 75 к.с.


М^д/2 (буква Д, символ /, цифра 2 надрядкові)
1936-1937; 2; Калузький завод
13 т; 26 т
39 км/год; 84 кВт (114 к.с.); 1х 140 к.с.


АПВ, М^к₂15 (буква К надрядкова, цифра 2 підрядкова)
1947-1959; 4375; Калузький, Раменський заводи
7,5 т; 15 т
65 км/год; 42 кВт (57 к.с.); 1х 90 к.с.


МГ1
1956-1957; 45; Jenbacher Werke (Австрія)
14,5 т; 29 т
60 км/год; 118 кВт (160 к.с.); 1х 200 к.с.


МГ2
1957-1958; 50; Jenbacher Werke (Австрія)
16 т; 32 т
60 км/год; 194 кВт (264 к.с.); 1х 400 к.с.


ТГК
1958-1962; 684; Калузький завод
12,5 т; 25 т
60 км/год; 73 кВт (99 к.с.); 1х 150 к.с.


ТГК2
1960-1990; 8553; Калузький завод
14-15 т; 28-30 т
60 км/год; 98-117 кВт (133-159 к.с.); 1х 220-250 к.с.

Bo


МЭС
1956-1960; 62; Калузький завод
19-20,5 т; 38-40 т
80-85 км/год; 196 кВт (266 к.с.); 1х 300 к.с.

[Kozak]

Тепловоз, три ведучі колісні пари.

C


ТГ^м (буква М надрядкова), ТГМ1
1956-1972; 3368; Муромський завод
15,3-16 т; 46-48 т
50-60 км/год; 153 кВт (208 к.с.); 1х 400 к.с.


ТГМ23
1960-1977; 2207; Муромський завод
13-16 т; 39-48 т
60 км/год; 210-238 кВт (285-324 к.с.); 1х 500 к.с.


ТГМ23Б
1973-1985; 3403; Муромський завод
11,7-14,7 т; 35,2-44 т
60 км/год; 167 кВт (227 к.с.); 1х 400 к.с.

[Kozak]

Тепловоз, чотири ведучі колісні пари.

1'Do


О-ЭЛ-7, О^эл7 (букви ЭЛ надрядкові)
1930; 1; Коломенський завод
21,1 т; 98,7 т; 84,4 т
55 км/год; 353 кВт (480 к.с.); 1х 765 к.с.

B'B'


ТГМ3А
1961-1970; 656; Людинівський завод
17 т; 68 т
62 км/год; 368 кВт (500 к.с.); 1х 750 к.с.


ТГМ4
1973-1990; 2659; Людинівський завод
17-20 т; 68-80 т
55 км/год; 368 кВт (500 к.с.); 1х 750 к.с.

ТГМ14
1984; 1; Людинівський завод
18 т; 72 т
60 км/год; 366 кВт (498 к.с.); 1х 750 к.с.

ТГМ9
1983; 1; Людинівський завод
18-20 т; 72-80 т
40 км/год; 392 кВт (533 к.с.); 1х 750 к.с.

ТГМ6А
1970-1989; 2435; Людинівський завод
19,5-25 т; 78-100 т
80 км/год; 581 кВт (790 к.с.); 1х 1200 к.с.

ТГМ12
1983; 1; Людинівський завод
22,5 т; 90 т
75 км/год; 610 кВт (829 к.с.); 1х 1200 к.с.

ТГМ6Д
1991-2015; 411; Людинівський завод
22,5 т; 90 т
74 км/год; 582 кВт (791 к.с.); 1х 1200 к.с.

ТЭМ12
1978; 1; Людинівський завод
25 т; 100 т
80 км/год; 654 кВт (889 к.с.); 1х 1200 к.с.


ТУ7М, ТГМ40
1981-1997; 980; Камбарський завод
8,5-10 т; 34-40 т
40 км/год; 129-169 кВт (175-230 к.с.); 1х 400 к.с.

Bo'Bo'


ТЭ6
1952-1955; 12; Харківський завод
21,3 т; 85,2 т
93 км/год; 510 кВт (693 к.с.); 1х 1000 к.с.

ВМЭ1
1958-1965; 310; Ganz-MAVAG (Угорщина)
18,4-18,6 т; 73,6-74,5 т
80 км/год; 285-302 кВт (388-411 к.с.); 1х 600-640 к.с.

ЧМЭ2
1958-1965; 522; CKD Praha (Чехія)
15,5-18,5 т; 62-74 т
70-80 км/год; 397 кВт (540 к.с.); 1х 750 к.с.

ТЭМ9
2009-2025; 227; Людинівський завод
21-22,5 т; 84-90 т
100 км/год; 659 кВт (896 к.с.); 1х 1200 к.с.

[Kozak]

Тепловоз, п'ять ведучих колісних пар.

1'Eo1'

Ю^э (буква Э надрядкова), Э-ЭЛ-2, Э^эл2 (друга буква Э, буква Л надрядкові)
1924; 1; Maschinenfabrik Esslingen (Німеччина)
17,5-19,6 т; 118,3-125 т; 87,5-98,2 т
50 км/год; 662-695 кВт (900-944 к.с.); 1х 1000-1200 к.с.

2'Eo1'

Э-ЭЛ-9, Э^эл9 (друга буква Э, буква Л надрядкові), Э^эл (друга буква Э, буква Л надрядкові)
1932-1941; 45; Коломенський завод
19,6-20 т; 138-140 т; 98-100 т
55 км/год; 617-629 кВт (839-856 к.с.); 1х 1050-1150 к.с.

Э-ЭЛ-8, Э^эл8 (друга буква Э, буква Л надрядкові)
1933; 1; Krupp (Німеччина), Муромський завод
21,3 т; 149 т; 106,6 т
60 км/год; 785 кВт (1067 к.с.); 2х 825 к.с.

[Kozak]

Тепловоз, шість ведучих колісних пар.

Co'Co'

Д^б20, Д^б (букви Б надрядкові)
1946; 30; Baldwin (США)
20,4 т; 122,6 т
96 км/год; 578 кВт (786 к.с.); 1х 1000 к.с.

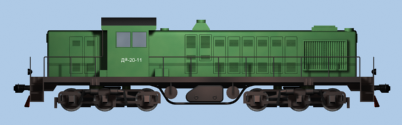

Д^а20, Д^а (букви А надрядкові)
1945; 68; ALCo (США)
20,2 т; 121,2 т
96 км/год; 628 кВт (854 к.с.); 1х 1000 к.с.

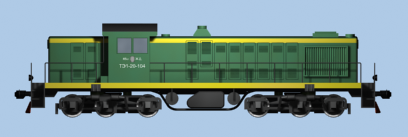

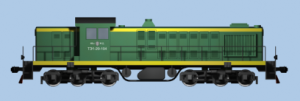

ТЭ1-20, ТЭ1
1947-1950; 298; Харківський завод
20,7 т; 123,9 т
90-93 км/год; 563 кВт (765 к.с.); 1х 1000 к.с.

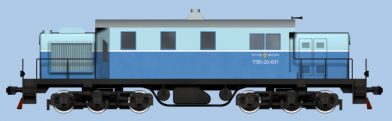

ТЭ5-20, ТЭ5
1948; 2; Харківський завод
20,7 т; 123,9 т
90 км/год; 563 кВт (765 к.с.); 1х 1000 к.с.

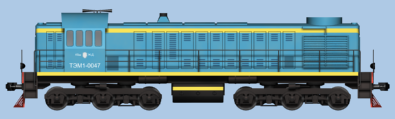

ТЭМ1
1958-1968; 1946; Брянський завод
20-20,7 т; 120-124 т
90-100 км/год; 0 кВт (670 к.с.); 1х 1000 к.с.

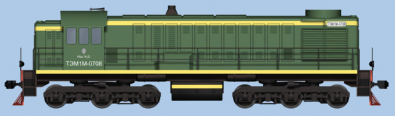

ТЭМ1М
1976-?; 142; Астраханський, Мічурінський заводи
2 т; т
90? км/год; 0 кВт ( к.с.); 1х 1350 к.с.

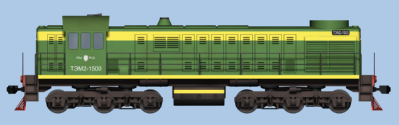

ТЭМ2
1960-1984; 6219?; Брянський, Луганський заводи
20 т; 120 т
100 км/год; 0 кВт (840 к.с.); 1х 1200 к.с.

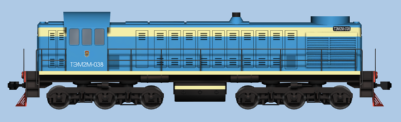

ТЭМ5М?, ТЭМ2М
1973 4?-1988; 288 287?; Брянський завод
20 т; 120 т
100 км/год; 0 кВт (840 к.с.); 1х 1200 к.с.

ТЭМ2У
1978-1989; 1390?; Брянський завод
20,6 т; 123,6 т
100? км/год; 0 кВт (840 к.с.); 1х 1200 к.с.

ТЭМ2УМ^т (остання буква Т надрядкова)
1990-1991; 5; Брянський завод
21 т; 126? т
100? км/год; 0 кВт (840 к.с.); 1х 1200 к.с.

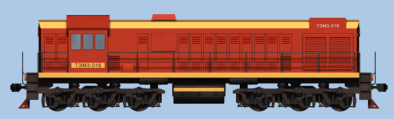

ТЭМ3
1979-1986; 27; Брянський завод
2 т; т
100? км/год; 0 кВт (840? к.с.); 1х 1200 к.с.

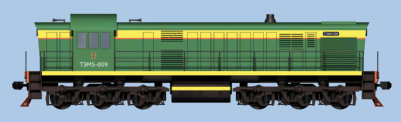

ТЭМ5
1969-1974; 16; Брянський завод
21 т; 126 т
100 км/год; 0 кВт (890 к.с.); 1х 1200 к.с.

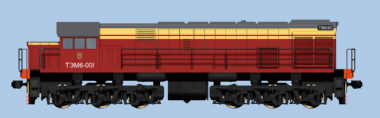

ТЭМ6
1970-1975; 2; Брянський завод
15,3 т; 92 т
90 км/год; 0 кВт (1110 к.с.); 1х 1500 к.с.

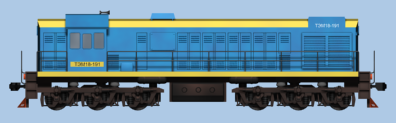

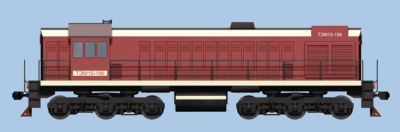

ТЭМ15
1987-1995; 194; Брянський завод
20 т; 120 т
100 км/год; 0 кВт (850 к.с.); 1х 1200 к.с.

ТЭМ16
1992-1994; 2; Брянський завод
2 т; т
100 км/год; 0 кВт (850 к.с.); 1х 1200 к.с.

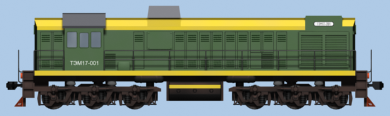

ТЭМ17
1991; 1; Брянський завод
2 т; т
0 км/год; 0 кВт ( к.с.); 1х 1350 к.с.

ТЭМ18
1992-2012; 470; Брянський завод
21 т; 126 т
100 км/год; 603 кВт (820 к.с.); 1х 1200 к.с.

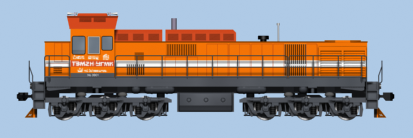

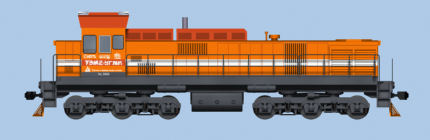

ТЭМ2-УГМК
2014-2022; 45; Шадрінський завод
20-20,6 т; 120-123,6 т
100 км/год; 630 кВт (856 к.с.); 1х 1217 к.с.

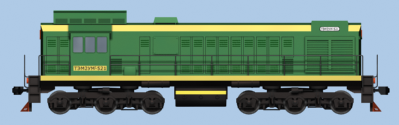

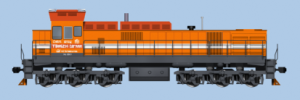

ТЭМ2Н-УГМК
2017-2022; 21; Шадрінський завод
21 т; 126 т
100 км/год; 648 кВт (881 к.с.); 1х 1217 к.с.

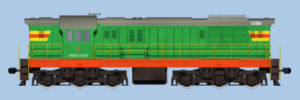

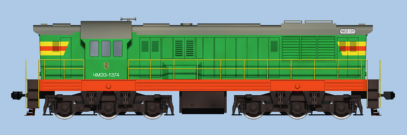

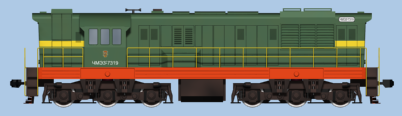

ЧМЭ3
1963-1988; 6046; CKD Praha (Чехія)
20,5 т; 123 т
95 км/год; 714 кВт (971 к.с.); 1х 1350 к.с.

ЧМЭ3^т (буква Т надрядкова)
1984-1994; 1167; CKD Praha (Чехія)
20,5 т; 123 т
95 км/год; 714 кВт (971 к.с.); 1х 1350 к.с.

ЧМЕ3П, ЧМЕ3М, ТМЭ1, ТМЭ2
2007-2021; 96; CZ Loco (Чехія), Полтавський, Лідський заводи
19,3-21 т; 116-126 т
90-95 км/год; 647-738 кВт (880-1003 к.с.); 1х 1250-1978 к.с.

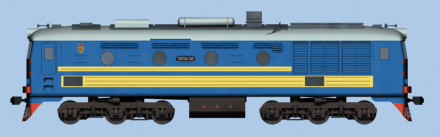

ТЭ10
1958-1961; 26; Харківський завод
21,5-23 т; 129-138 т
100 км/год; 0 кВт (2310 к.с.); 1х 3000 к.с.

ТЭП10
1960-1968; 335; Харківський завод
21,5 т; 129 т
140 км/год; 0 кВт (2290 к.с.); 1х 3000 к.с.

ТЭП10Л
1964-1967; 218; Луганський завод
21,6 т; 129,3 т
140 км/год; 0 кВт (2290 к.с.); 1х 3000 к.с.

ТЭ114?, ТЭ114П
1971-1977; 16; Луганський завод
20 т; 120 т
100 км/год; 0 кВт (1710-1940 к.с.); 1х 2800 к.с.

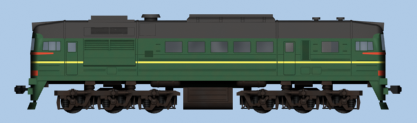

ТЭ112, М62, М62С?
1964-1976; 753; Луганський завод
19,3 т; 116 т
100 км/год; 0 кВт (1480 к.с.); 1х 2000 к.с.

ДМ62
1982-1994; 124; Луганський завод
19,3 т; 116 т
100 км/год; 0 кВт (1480 к.с.); 1х 2000 к.с.

ТЭ127
1984 1985?; 1; Луганський завод
16 т; 96 т
120 км/год; 0 кВт (1720 к.с.); 1х 2400 к.с.

ТЭ109?, ТЭ109П, ТЭ130П?
1968-1978; 33; Луганський завод
20-20,2 т; 120-121 т
100-140? км/год; 0 кВт (2200 к.с.); 1х 3000 к.с.

ТЭ129
1976 1974?; 1; Луганський завод
20 т; 120 т
120 км/год; 0 кВт (2930 к.с.); 1х 4000 к.с.

ТЭ125
1974 1978?; 1; Луганський завод
20 т; 120 т
140 км/год; 0 кВт (2950 к.с.); 1х 4000 к.с.

ТЭП60
1960-1985; 1240; Коломенський завод
21,2 т; 127 т
160 км/год; 1703 кВт (2315 к.с.); 1х 3000 к.с.

ГП1
1964; 2; Коломенський завод
21,5 т; 129 т
160 км/год; 1743 кВт (2370 к.с.); 1х 3500 + 1х 300 к.с.

ТЭП70
1973-1977; 7; Коломенський завод
21,5 т; 129 т
160 км/год; 2315 кВт (3148 к.с.); 1х 4000 к.с.

ТЭП75
1976-1977; 2; Коломенський завод
24,3-24,5 т; 146-147 т
160 км/год; 3432 кВт (4667 к.с.); 1х 6000 к.с.

ТЭП70
1978-2006; 569; Коломенський завод
22,5 т; 135 т
160 км/год; 2223 кВт (3022 к.с.); 1х 4000 к.с.

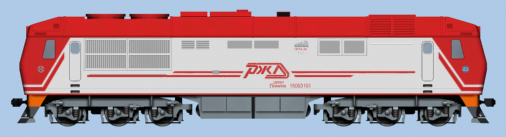

ТЭП70А, ТЭП70БС
2002-2025; 378; Коломенський завод
22,5 т; 135 т
120-160 км/год; 2223-2316 кВт (3022-3149 к.с.); 1х 4000 к.с.

ТЭП70У
2006-2007; 26; Коломенський завод
22,5 т; 135 т
160 км/год; 2223 кВт (3022 к.с.); 1х 4080 к.с.

C'C'

ТГП50
1962-1963; 2; Коломенський завод
21,6 т; 129,5 т
140 км/год; 1757 кВт (2389 к.с.); 2х 2000 к.с.
