Осьова формула залізничних транспортних засобів, система UIC

[Kozak]

Ідея була ілюструвати формули локомотивами, які були поширені на територіях, до яких входила Україна.
На рахунок назв, їх немає сенсу перекладати, буде плутанина (наприклад, їздили паровози із серіями І, И, Ы або В і V).
Додати трохи більше інформації треба поміркувати, яку саме, щоб не надто "псувати" зайвою спеціалізовану тему.

[Kozak]

Ідея була ілюструвати формули локомотивами, які були поширені на територіях, до яких входила Україна.
На рахунок назв, їх немає сенсу перекладати, буде плутанина (наприклад, їздили паровози із серіями І, И, Ы або В і V).
Додати трохи більше інформації треба поміркувати, яку саме, щоб не надто "псувати" зайвою спеціалізовану тему.

Хай паровози поки залишаться так, виправлю і додам характеристики пізніше... колись.., важко швидко знайти коректно для старих серій, на відміну від електровозів та тепловозів.
По назвам існує багато помилок в джерелах, наприклад: паровоз О^д_К (велика О, маленька Д надрядкова, велика К підрядкова безпосередньо під Д, навіть на форумі неможливо записати правильно, літери йдуть неодночасно) могли записати як О^Д_К, О^дК, О^ДК, Одк, О_дК, О_ДК (плюс першою К, другою Д) через обмеження друкарських машинок, а ще була іншої конструкції серія О^Д (із великою Д надрядковою), який теж могли записати по іншому. Напевно краще в дужках залишати пояснення, "що коїться в назві".

[Kozak]

Електровоз, три ведучі колісні пари.

2'Co2'

ПБ, ПБ21
1934; 1; Коломенський завод
22,3 т; 131 т; 67 т
130-140 км/год; 1778 кВт (2417 к.с.)

[Kozak]

Електровоз, чотири ведучі колісні пари.

Bo'Bo'

ЧС1
1957-1960; 102; Skoda (Чехія)
21,3-21,5 т; 85-86 т
140 км/год; 1978 кВт (2689 к.с.)

ЧС3
1961; 87; Skoda (Чехія)
21,3 т; 85 т
140 км/год; 2422 кВт (3292 к.с.)

ВЛ10-1, ВЛ10^п (буква П надрядкова)
2000-2001; 2; Челябінський завод
23 т; 92 т
100 км/год; 2232 кВт (3034 к.с.)

[Kozak]

Електровоз, шість ведучих колісних пар.

Co'Co'

С10, С
1932; 8; General Electric (США)
22 т; 132 т
65-80 км/год; 1787 кВт (2430 к.с.)

С_с11, С_с (другі букви С підрядкові)
1932-1934; 21; "Динамо", Коломенський завод
22 т; 132 т
65-80 км/год; 1787 кВт (2430 к.с.)

ВЛ114, ВЛ19
1932-1938; 145; "Динамо", Коломенський завод
19-20 т; 114-120 т
75-85 км/год; 1619-1812 кВт (2202-2463 к.с.)

ОР22
1938; 1; "Динамо"
22 т; 132 т
85 км/год; 1739 кВт (2364 к.с.)

СК^м (буква М надрядкова)
1942-1951; 4; "Динамо", Коломенський завод
22 т; 132 т
85 км/год; 1812 кВт (2463 к.с.)

С^м22 (буква М надрядкова), ВЛ22
1938-1941; 38; "Динамо", Коломенський завод
22 т; 132 т
70-85 км/год; 1787-1812 кВт (2430-2463 к.с.)

ВЛ22^м (буква М надрядкова)
1946-1958; 1542; "Динамо", Новочеркаський завод
21,2-22,3 т; 127-134 т
75-100 км/год; 1806-1830 кВт (2455-2488 к.с.)

НО, ВЛ61
1954-1957; 12; Новочеркаський завод
21,7-22 т; 130-132 т
85 км/год; 1944 кВт (2644 к.с.)

ВЛ23
1956-1961; 489; Новочеркаський завод
22,8-23 т; 137-138 т
100 км/год; 2727 кВт (3708 к.с.)

Н6О^к, ВЛ60^к (букви К надрядкові)
1962-1973; 2310; Новочеркаський завод
23 т; 138 т
100 км/год; 3223-3998 кВт (4382-5436 к.с.)

Ф
1959-1960; 30; Alstom, Schneider (Франція)
23 т; 138 т
100 км/год; 4473 кВт (6082 к.с.)

ЧС2
1958-1972; 790; Skoda (Чехія)
20-21 т; 120-126 т
160 км/год; 2964-3616 кВт (4030-4917 к.с.)

ЧС4
1965-1972; 230; Skoda (Чехія)
20,5-21,9 т; 123-131,4 т
180 км/год; 4793-4943 кВт (6517-6720 к.с.)

ЧС4^т (буква Т надрядкова)
1971-1986; 510; Skoda (Чехія)
21 т; 126 т
160 км/год; 4943 кВт (6720 к.с.)

ЧС2^т (буква Т надрядкова)
1972-1976; 120; Skoda (Чехія)
21 т; 126 т
160 км/год; 4038 кВт (5490 к.с.)

Bo'Bo'Bo'

ВЛ65
1992-1999; 48; Новочеркаський завод
23 т; 138 т
120-140 км/год; 4197-4398 кВт (5707-5980 к.с.)

ЭП1
1998-2007; 381; Новочеркаський завод
22 т; 132 т
140 км/год; 4197 кВт (5707 к.с.)

[Kozak]

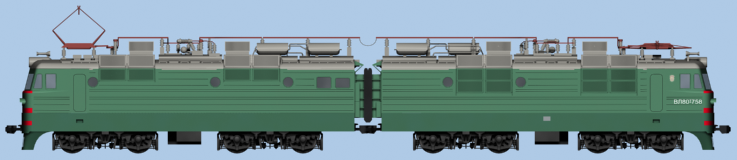

Електровоз, вісім ведучих колісних пар.

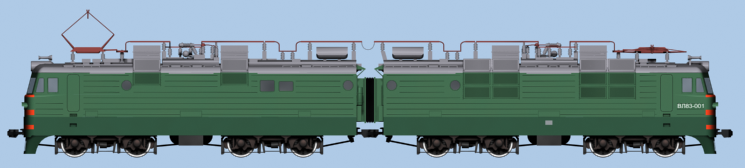

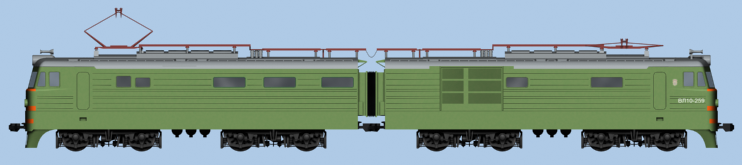

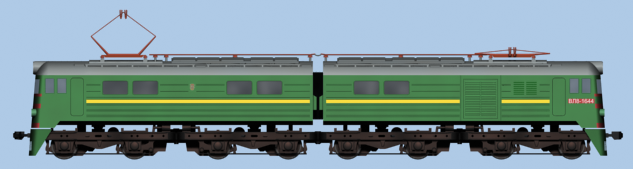

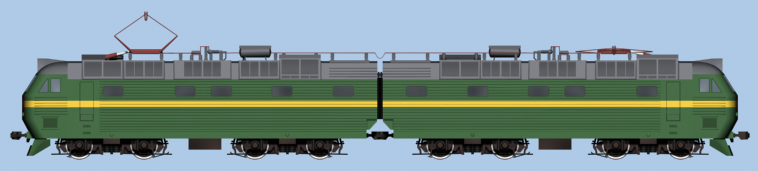

Bo'Bo'+Bo'Bo'

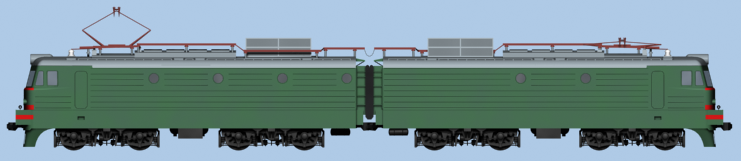

Н8, ВЛ8, ВЛ8^м (буква М надрядкова)
1953-1967; 1722; Новочеркаський, Тбіліський заводи
22,5-23,9 т; 180-191 т
80-100 км/год; 3660 кВт (4976 к.с.)

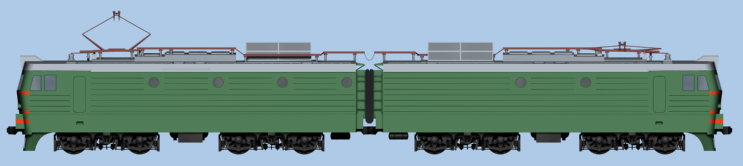

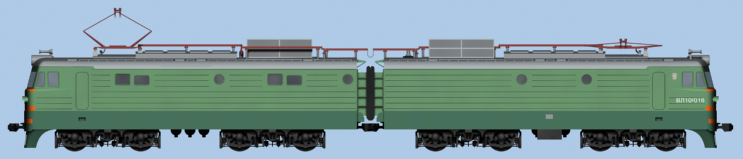

Т8, ВЛ10
1961-1977; 1903; Тбіліський, Новочеркаський заводи
23 т; 184 т
100 км/год; 4361-4530 кВт (5929-6159 к.с.)

ВЛ10^у (буква У надрядкова)
1974-2005; 982; Тбіліський, Новочеркаський заводи
25 т; 200 т
100 км/год; 4530 кВт (6159 к.с.)

ВЛ11^м (буква М надрядкова)
1986-2006; 467; Тбіліський завод
23 т; 184 т
100 км/год; 4530 кВт (6159 к.с.)

Э13
1992-1993; 2; Тбіліський завод
22 т; 176 т
120 км/год; 5074 кВт (6899 к.с.)

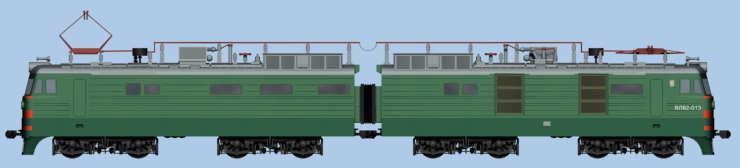

ВЛ82
1966-1968; 24; Новочеркаський завод
23,5-24 т; 188-192 т
110 км/год; 4946-4953 кВт (6724-6734 к.с.)

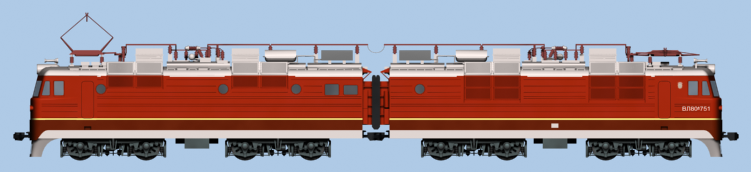

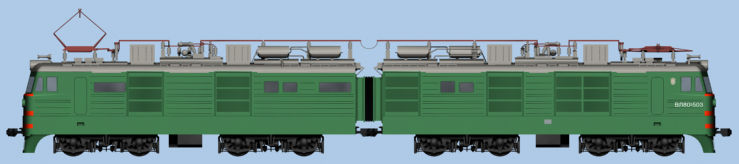

ВЛ80^к (буква К надрядкова)
1963-1975; 715; Новочеркаський завод
23 т; 184 т
100-120 км/год; 5957-6046 кВт (8100-8220 к.с.)

ВЛ80^а (буква А надрядкова)
1967-1971; 2; Новочеркаський завод
23 т; 184 т
110 км/год; 7132-8425 кВт (9696-11454 к.с.)

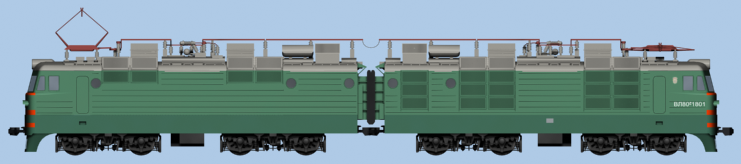

ВЛ80^т (буква Т надрядкова)
1967-1980; 1375; Новочеркаський завод
23-23,6 т; 184-189 т
110 км/год; 5972 кВт (8119 к.с.)

ВЛ80^р (буква Р надрядкова)
1968-1986; 373; Новочеркаський завод
24 т; 192 т
110 км/год; 6046 кВт (8220 к.с.)

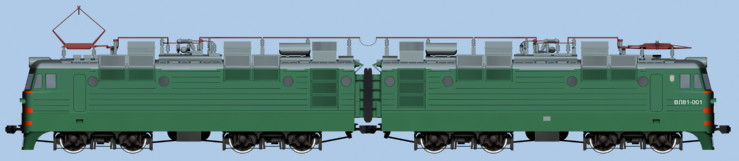

ВЛ81
1976; 1; Новочеркаський завод
25 т; 200 т
120 км/год; 6878 кВт (9351 к.с.)

ВЛ84
1979; 2; Новочеркаський завод
25,8-25,9 т; 206-207 т
120 км/год; 7017 кВт (9541 к.с.)

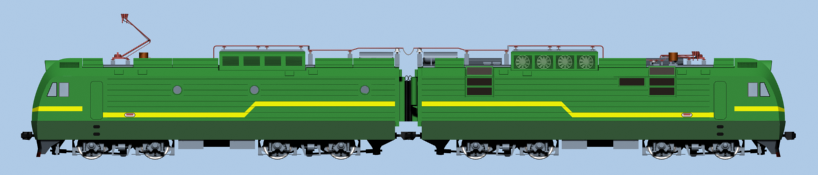

2ЭС5К, 2ЕЛ5
2004-2025; 807; Новочеркаський, Луганський заводи
24-25 т; 192-200 т
110 км/год; 5988 кВт (8141 к.с.)

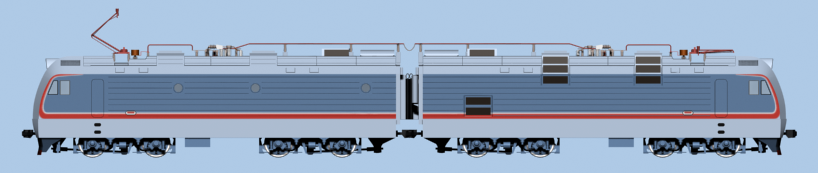

2ЭС4К, 2ЕЛ4
2006-2018; 152; Новочеркаський, Луганський заводи
24 т; 192 т
120 км/год; 5608 кВт (7625 к.с.)

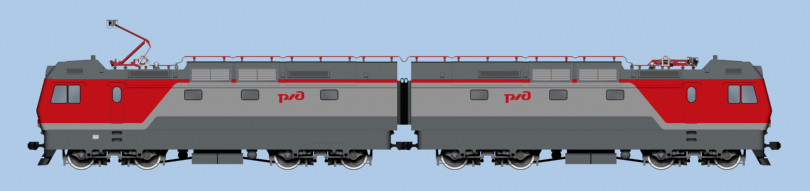

2ЭС6
2007-2025; 1451; "Уральські локомотиви"
25 т; 200 т
120 км/год; 5925 кВт (8056 к.с.)

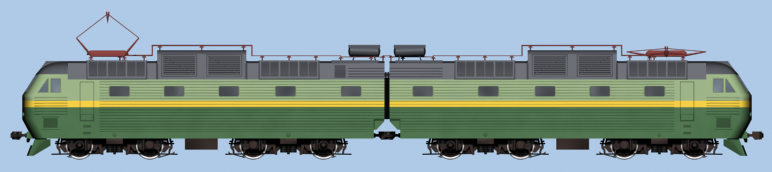

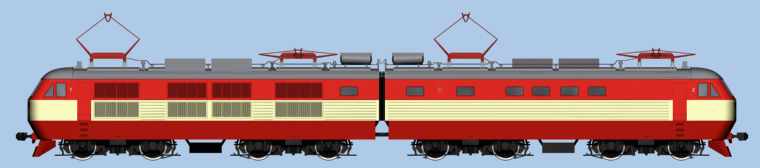

ЧС200
1974-1979; 12; Skoda (Чехія)
19,5-19,6 т; 156-157 т
220 км/год; 7502-7808 кВт (10200-10616 к.с.)

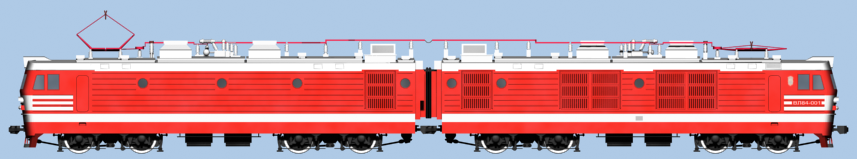

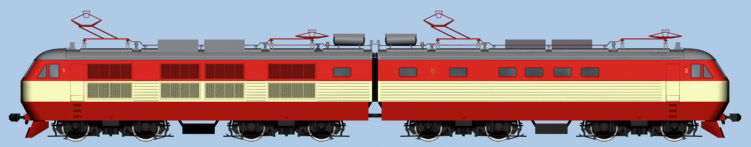

ЧС160, ЧС6
1979-1981; 30; Skoda (Чехія)
20,5 т; 164 т
190 км/год; 7803 кВт (10609 к.с.)

ЧС7
1983-1997; 321; Skoda (Чехія)
21,5 т; 172 т
180 км/год; 6099 кВт (8292 к.с.)

ЧС8
1983-1989; 82; Skoda (Чехія)
21,5-22 т; 172-176 т
180 км/год; 7142 кВт (9711 к.с.)

B'B'+B'B'

ВЛ83
1976; 1; Новочеркаський завод
26 т; 208 т
110 км/год; 6374 кВт (8667 к.с.)

[Юрик]

Шо за фантазії з потужностями машин?

[Kozak]

Виправлю, звісно що запис "0 кВт ( к.с.)" тимчасовий. Простіше вставити шаблон, а потім редагувати, коли багато локомотивів на одну колісну формулу.

[TANK]

стендовая модель))

[Юрик]

Виправлю, звісно що запис "0 кВт ( к.с.)" тимчасовий. Простіше вставити шаблон, а потім редагувати, коли багато локомотивів на одну колісну формулу.

Я не про це!
Я про вказані потужності, вони не відповідають дійсності, де ви їх нарили?
наприклад
ЧС2 - 4200
потужність по ТЕД

[Юрик]

Літери індексів не "надрядкові"
друге зауваження

[Kozak]

Електровоз, дванадцять ведучих колісних пар.

Co'Co'+Co'Co'

2ВЛ23
1987-1992; 93; Новочеркаський завод
23 т; 276 т
90 км/год; 5455 кВт (7416 к.с.)

2ВЛ60^к (буква К надрядкова)
1987-1990; 550-710; Новочеркаський завод
23 т; 276 т
100 км/год; 7997 кВт (10873 к.с.)

Bo'Bo'Bo'+Bo'Bo'Bo'

ВЛ15
1984-1991; 40; Тбіліський завод
25 т; 300 т
110 км/год; 8183 кВт (11126 к.с.)

ВЛ85
1983-1994; 270; Новочеркаський завод
23-24 т; 276-288 т
110 км/год; 8648-9167 кВт (11759-12464 к.с.)

ВЛ86^ф (буква Ф надрядкова)
1985; 1; Новочеркаський завод
25 т; 300 т
110 км/год; 10624 кВт (14444 к.с.)

Bo'Bo'+Bo'Bo'+Bo'Bo'

2ЭС5КБ, 2ЭС5К^б (буква Б надрядкова), 3ЭС5К
2006-2025; 1648; Новочеркаський завод
24-25 т; 288-300 т
110 км/год; 8989 кВт (12221 к.с.)

3ЭС4К
2014-2020; 78; Новочеркаський завод
24 т; 288 т
120 км/год; 8413 кВт (11438 к.с.)

2ЭС6Б, 3ЭС6
2020-2025; 216; "Уральські локомотиви"
25 т; 300 т
120 км/год; 8888 кВт (12084 к.с.)

[Kozak]

Електровоз, шістнадцять ведучих колісних пар.

Bo'Bo'+Bo'Bo'+Bo'Bo'+Bo'Bo'

4ЭС5К
2014-2025; 85; Новочеркаський завод
24,5 т; 392 т
110 км/год; 11976 кВт (16282 к.с.)

[Kozak]

Електровоз, вісімнадцять ведучих колісних пар.

Co'Co'+Co'Co'+Co'Co'

3ВЛ23
1987; 12; Новочеркаський завод
23 т; 414 т
90 км/год; 8182 кВт (11124 к.с.)

[Kozak]

"Електровозні" малюнки закінчились, було доволі цікаво розбиратися.
Найбільшою несподіванкою став локомотив ВЛ83, колісна формула якого 2(2о-2о) в інтернеті та у книжці, і тільки в детальному описі написано, що застосовується один потужний двигун на візок (на відміну від ВЛ80 з такою самою "радянською" формулою). Тому треба переходити на зрозумілішу систему запису UIC.

Про електровоз ЧС2 напишу у відповідний темі.

Літери індексів не "надрядкові"

Англійською це "superscript" та "subscript", українською "верхній індекс" та "нижній індекс", або "підрядковий знак" та "надрядковий знак". Посилання на Вікі.
Краще б помітили помилку в кількості колісних пар в назві повідомлення (вже виправив).
